Projet de BTS Mécanique Automatisme Industriel
Lycée les ISCLES
04100 Manosque
Session 2010
1 Mise en situation
-
Situation du projet dans son contexte
Les capteurs solaires sont équipés d’un cadre en aluminium, soudés par un robot. Notre objectif de masquer le Temps Manuel de l'opérateur qui charge la machine( Tm ) pendant le temps technologique (Tt)du soudage par le robot.
-
Objet
Ce document a pour objet d'établir un cahier des charges fonctionnel en vue d’augmenter la productivité au poste de soudage du cadre des capteurs solaire.
Il définit les prescriptions pour l’étude, la réalisation et la mise en service de cet équipement industriel et fixe les objectifs de qualité, fiabilité et de performances à atteindre.
2 Présentation du projet

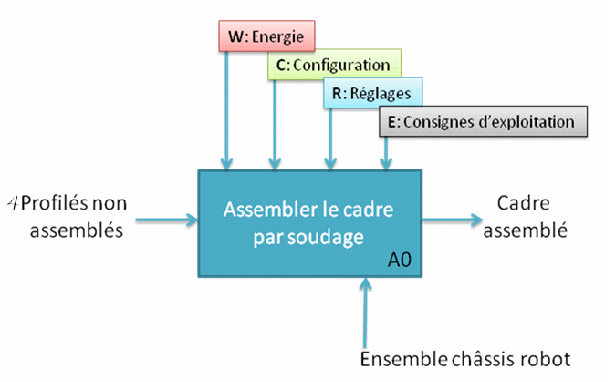

- Fonction globale

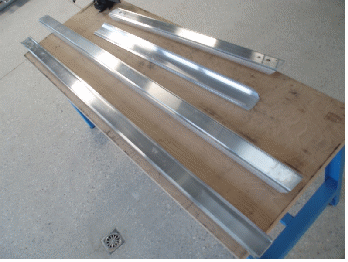

- La matière d’œuvre
Profilés

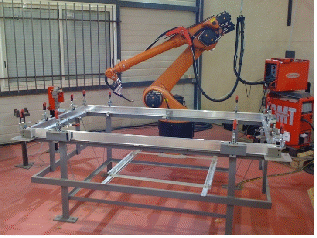

- Batî actuel non automatisé
- Objectifs de l’automatisation
Masquer le Temps Manuel de l'opérateur qui charge la machine( Tm ) pendant le temps technologique (Tt) du soudage par le robot.
Opérations restant manuelles :
- Chargement/déchargement des profilés/cadres
Opérations devenant automatiques :
- Le bridage des profilés
3 Cahier des charges fonctionnel

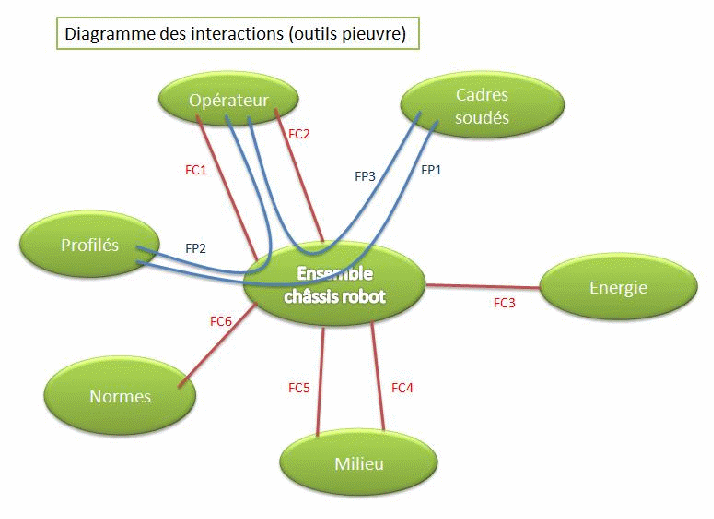

- Analyse fonctionnelle
FP1 :
Assembler le cadre par soudage
FP2 : Permettre à l’opérateur de charger les profilés
FP3 : Permettre à l’opérateur de décharger les cadres soudés
FC1 : Assurer la protection des utilisateurs
FC2 : Permettre une utilisation ergonomique
FC3 : S’adapter à l’alimentation
FC4 : Implanter le système
FC5 : S’adapter au milieu (planéité du sol)
FC6 : Respecter les normes
-Tableau des critères
REPERE |
FONCTION |
CRITERES D'APPRECIATION |
NIVEAU |
FLEXIBILITE |
|
FP1 : Assembler le cadre par soudage |
FP11 |
Mettre en position les profilés |
*Défaut max de remise en position bâti/robot * tolérance de longueur des profilés *Valeur de la précontrainte de déformation |
0,5 mm maximum 2 mm 3 mm |
F0 |
FP12 |
Maintenir en position les profilés |
*La force nécessaire à l'ablocage. *Nombre de sauterelles * Sauterelles de dissipation de chaleur |
200N 8 dont4 (dans les coins) |
F2 F1 F0
|
|
FP13 |
Amener le montage au poste de soudure |
*Encombrement permettant le déplacement *Stabilité du châssis |
3500*2400*2000mm
Châssis en acier |
F0 F0 |
|
FP14 |
Souder |
*critères évalués et mis au point par l'entreprise |
S0 |
S0 |
|
FP2 |
Permettre à l'opérateur de charger les profilés |
*Ergonomie / TMS |
Hauteur du plan (environ 1m) Facilité d’accès au plan |
F1 |
|
FP3 |
Permettre à l'opérateur de décharger les cadres soudés |
*Faciliter l'éjection du cadre Ergonomie / TMS |
Hauteur du plan Limiter le frottement entre cadre et les dispositifs de mise en position |
F1 |
|
FC1 |
Assurer la protection des utilisateurs |
*Critères évalués et mis au point par l’entreprise |
S0 |
S0 |
|
FC2 |
Permettre une utilisation aisée |
*Facilité d'accès au pupitre de commande |
Pupitre de commande |
F1 |
|
FC3 |
S'adapter aux énergies à dispositions |
*Energie électrique *Energie pneumatique |
230V/400V 6 bars |
F1 |
|
FC4 |
Implanter le système |
*Encombrement maximum du système complet |
L=3500mm l=2400mm H=2000mm |
F1 |
|
FC5 |
S'adapter au milieu |
*Milieu poussiéreux |
Local sec |
F0 |
|
FC6 |
Respecter les normes |
*Critères évalués et mis au point par l’entreprise |
Electrique : NFC 15-100 Mécanique : Pneumatique
|
F0 |
|
F0: Impératif |
F3: Très négociable |
||||
F1: Peu négociable |
FP: Fonction principale |
||||
F2: Négociable |
FC: Fonction contrainte |
