Pour les pièces d'usure, demander au professeur.


1) Mise en route


Après avoir effectué les opérations de raccordement électrique et pneumatique, placer la
masse sur la pièce à couper en s'assurant du bon contact électrique,
en particulier sur les pièces peintes ou oxydées.





	- Basculer l'interrupteur 0/1 de mise sous tension sur la position 1.
	- Le voyant vert mode coupe s’allume: Sélectionner avec le bouton Poussoir «OK»: Voyant Réglage Pression - Régler la pression d’air P: 5 bars à l’aide du volant du filtre régulateur situé à l’arrière du poste en vérifiant celle-ci par le manomètre.
	- Equiper la torche avec les pièces d’usure.
	- Sélectionner avec le Bouton Poussoir « OK »un des 3 modes d’utilisation: 1. Mode coupe 2 .Mode Grillage 3. Mode Gougeage
	- Régler le courant à l’aide du codeur.
	- Visualiser le courant / la pression et les messages d’avertissement.

2) Réglages


• Mode coupe

Dans ce mode deux possibilités sont offertes

Première possibilté: CHOIX DU MODE DE COUPE DITE «AU
CONTACT»
Ce mode de coupe privilègie la qualité et l’accessibilité. Il est conseillé
de l’utiliser pour des coupes d’épaisseur allant jusqu’à 8
mm.




	Etape 1: Equiper la torche avec les pieces d’usure
	Etape 2: Régler le courant à l’aide du potentiomètre
	Etape 3: Appuyer sur la touche de réarmenent Le générateur est alors prêt à couper et il vous apportera le résultat optimum dans ce mode de coupe.

IMPORTANT: CE MODE DE COUPE PRIVILÉGIE LA QUALITÉ
JUSQU’À 8MM


Seconde possibilité: CHOIX DU MODE DE COUPE DITE «À
DISTANCE»
Ce mode de coupe privilégie la rapidité mais aussi l’épaisseur. Il
est conseillé de
l’utiliser pour des coupes d’épaisseur jusqu’à 25 mm ou pour augmenter
la vitesse de coupe en dessous de cette valeur, cela au
détriment de la qualité de coupe




	1. Electrode courte 2. Tuyère 3. Jupe coupe à distance   4. Patin
	Etape 2: Régler le courant à l’aide du potentiomètre
	Etape 3: Appuyer sur la touche de réarmenent

IMPORTANT : CE MODE DE COUPE PRIVILÉGIE LA VITESSE
ET PERMET DE COUPÊR DES ÉPAISSEURS JUSQU’À
25MM.



• Mode grillage

Ce mode de coupe est utilisé pour le démantelement, il évite le ré-appui gachette en sortie de tôle, par un réallumage automatique de l’arc pilote.Les capacités de coupe sont les mêmes qu’en mode coupe normal que ce soit en coupe à distance ou en coupe au contact.

• Mode gougeage

Ce procédé additionnel est la meilleure alternative au procédé de gougeage traditionnel à l’air, en particulier quand la précision et la sécurité sont prioritaires.

3) Conseils d'utilisation


1. Capacité de coupe

Epaisseur de coupe en pleine tôle: 12 mm
Epaisseur de coupe de qualité: 20 mm
Coupe de séparation: 25 mm

2. Utilisation du poste avec rallonge

La longueur maximum de la rallonge, pouvant être utilisée
tout en conservant les caractéristiques de coupe annoncées,
est de 25 m et une section de 2.5 mm².

3. Utilisation d'une torche concurrente

ATTENTION: AIR LIQUIDE WELDING EST DÉGAGÉE DE
TOUTE RESPONSABILITÉ EN CAS D’UTILISATION DU GÉ-
NÉRATEUR AVEC UNE TORCHE AUTRE QUE AIR LIQUIDE
WELDING. LE NIVEAU DES TENSIONS MISES EN JEU DANS
LE GÉNÉRATEUR ÉTANT UN RÉEL DANGER POUR
L’OPÉRATEUR, AIR LIQUIDE WELDING NE PEUT ÊTRE
TENUE RESPONSABLE POUR TOUTE ASSOCIATION D’ÉLÉ-
MENTS QUI NE SERAIT PAS DE SON FAIT.

4.Positionnement de la torche



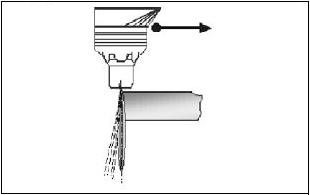

Amorçage en bord de tôle

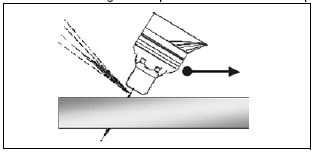

Lors de l'amorçage en pleine tôle, des projections de métal peuvent remonter sur la tuyère et l'endommager. - Pour éviter cela, orienter la torche de manière à éjecter les particules latéralement. - Exécuter la coupe en laissant le point d'amorçage dans la chute. Relâcher la gâchette pour éteindre l'arc de coupe.

CONSEILS DE COUPE Si la saignée ne se forme pas bien: - la vitesse de coupe est trop rapide - remplacer la tuyère si elle est usée - l’épaisseur à couper est trop importante Si l'arc de coupe s'éteint: - la vitesse de coupe est trop lente - la distance entre tuyère et pièce est trop grande
