Exemple:

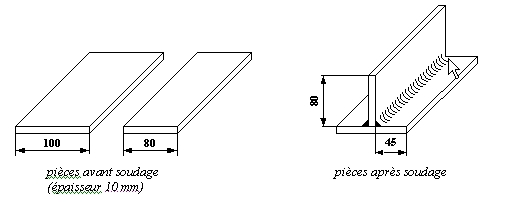

Etudions la réalisation d’un assemblage classique : deux
pièces
perpendiculaires.
Positionnez les pièces

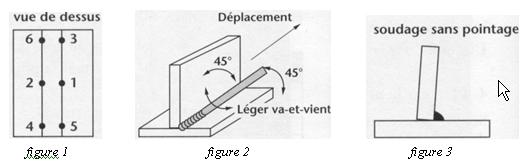

Réaliser les points de soudage dans l’ordre 1, 2, 3, 4, 5, 6 (figure 1) en tenant l’électrode à 45° par rapport aux pièces (figure 2).
Nota :
Le pointage a pour but de conserver la perpendicularité (figure
3).
Pour cela, faire toucher l’électrode pour amorcer, puis
l’écarter
légèrement pour obtenir un arc de fusion.
Redresser si besoin les pièces pour un bon
équerrage.
Souder en déplaçant lentement
l’électrode en forme de très petits cercles
(figure 2).
Si une deuxième passe est nécessaire, il faut
piquer
la soudure,c’est à dire enlever le laitier (enrobage
fondu), à
l’aide d’un marteau de soudeur
Brosser ensuite la soudure avec une brosse métallique.
Attention :
Pour ces opérations, le port du casque de protection est
obligatoire.
