Perçage 1)persage a la perceuse
A)présentation de la perceuse

La perceuse est la machine qui a été conçue pour réaliser un perçage. On peut classer les perceuses selon plusieurs types :
Les perceuses sensitives.
Les perceuses à colonne.
Les perceuses radiales.
Les machines portatives à air comprimé ou électrique.
1 : Socle ou table
2 : Colonne
3 : Moteur
4 : Poulie étagée
5 : Carter
6 : Courroie
7 : Bâti
8 : Cabestan
9 : Broche
10 : Mandrin
11 : Blocage de la hauteur
12 : Réglage de la hauteur

ATTENTION:un carter de protection est présent et obligatoire pour tout usinage.en cas d'absence du carter la perceuse ne doit pas démarrer

B)montage de la pièce à usiner

Il est extrêmement important de bien bloquer la pièce à l'étau ou avec des brides afin que cette dernière ne bouge pas, et en particulier ne soit pas emportée et ne tourne pas avec le foret provoquant une blessure qui peut être très grave si la pièce est imposante.
(on peut voir sur la phoco ci-dessus, l'étau en bleu, sur lequel il faut poser la piece)
il est aussi important que la piece soit bien positionée en hauteur, on peut donc l'ajuster avec la manivelle sur le coté droit

C)montage de l'outil

Tout d'abord, il faut savoir ce que l'on veut faire,
si l'on veut percer, il faut utiliser un foret de perçage.
il y a deux sortes de foret que nous utilisons: le foret à queue cylindrique, de taille maxi 13mm, après avoir vérifié son bon état (affutage et surface non abimée),on le monte dans le porte-outils, à savoir le mandrin.

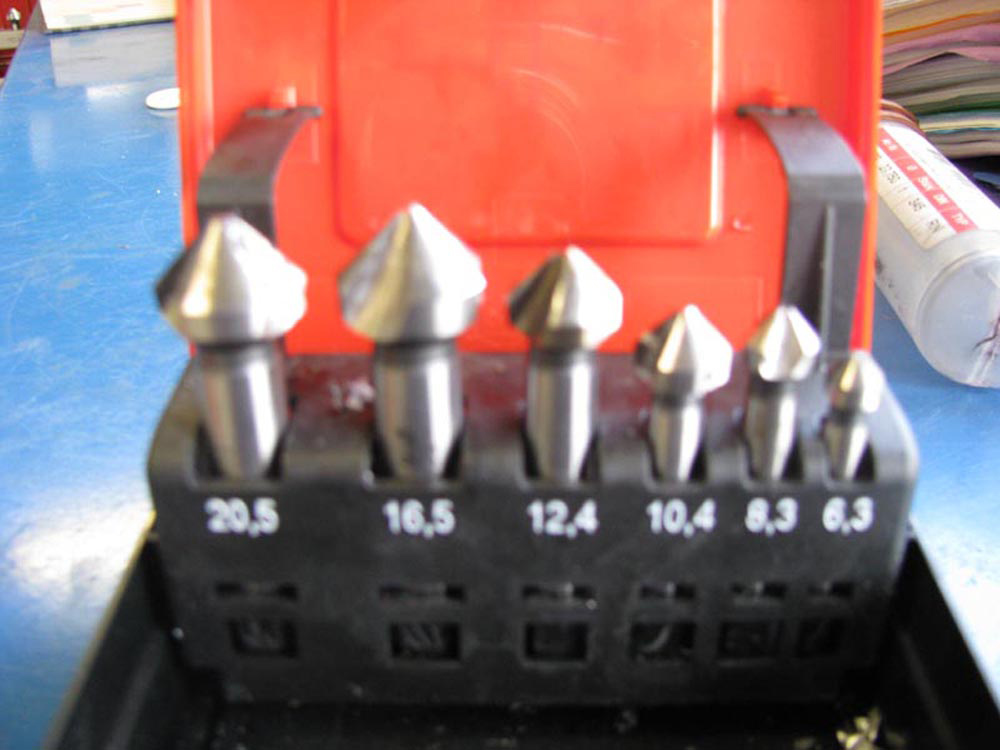

le foret à queue conique quant à lui nécessite un nettoyage du cone afin de le faire tourner bien rond, le présenter à son alésage ( réducteur ou grossisseur , voir photo ci dessous), le tourner jusqu'à sentir son logement, puis l'enfoncer d'un coup sec pour que celui-ci tienne on peut aussi fraisurer à l'aide d'une fraise à fraisurer que l'on peut mettre à la place du foret, on la  choisira en fonction du diametre du chanfrein que l'on veut faire

D) Démontage de l'outil

pour démonter le mandrin, ou le cône morse, veuiller suivre ce lien
DEMONTAGE CONE OU MANDRIN E) Perçage Après avoir pris connaissance de toutes les mesures de sécurité, du fonctionnement de la perceuse et après avoir tracé (tutoriel de traçage), vous pouvez maintenant commencer le perçage,
pour cela, rendez-vous sur le tutoriel de perçage
