1.7 - Exemple d'Usinage


A. Explications

On veut usiner une pièce de tel façon qu'on veut faire un épaulement comme le représente l'image ci-dessous :

Pour ce faire il faudra passer par différents calculs, réglages et types travails.


I - Calculs et réglages
    1 - Calcul et réglage de la fréquence de rotation

Pour les calculs il y a trois paramètres à prendre en compte :
                                                                            - La vitesse de coupe Vc (m/min)
                                                                            - La vitesse d'avance Vf (mm/min)
                                                                            - La fréquence de rotation n ou N (tr/min)

                Dans notre exemple, notre pièce est en acier doux et notre outil est en carbure. Pour pouvoir choisir la vitesse de coupe Vc on se référera à un tableau qui définit la vitesse de coupe pour différents matériaux à usiner.

D'après le tableau, on a Vc = 110-140 m/min, on prendra comme valeur Vc = 125 m/min. Après cette étape on calcul la fréquence de rotation n ou N :

                                                                    n = (1000*Vc)/(pi*d)                            avec d : le diamètre de l'outil (mm)

Donc on a n = 994,72 tr/min, cependant notre machine ne nous permet pas de régler la fréquence de rotation avec une valeur aussi précise. Toute fois il nous propose différentes fréquences de rotation comme le montre l'image ci-dessous :

Il faut prendre une valeur (de la photo ci-dessus) qui se rapproche le plus de notre fréquence de rotation calculé précédemment, d'après la photo notre fréquence de rotation se trouve entre 865 et 1140 tr/min, la fréquence de rotation 865 tr/min se rapproche le plus de notre féquence de rotation qu'on a calculé. La fréquence de rotation qu'on veut utiliser, par rapport à la photo ci-dessus, se trouve sur le périmètre A et sur la section D, pour régler notre machine sur cette valeur :

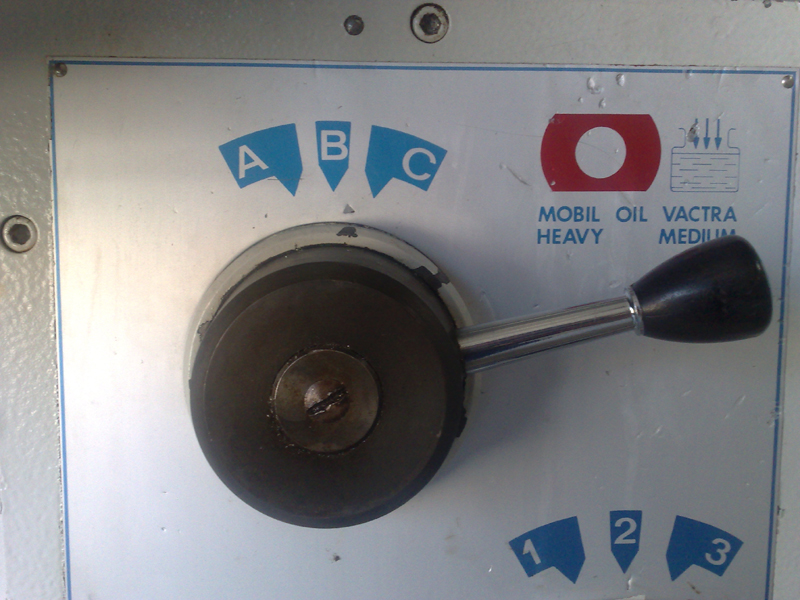

On actionne le premier levier pour le positionner sur le A pour sélectionner le périmètre A

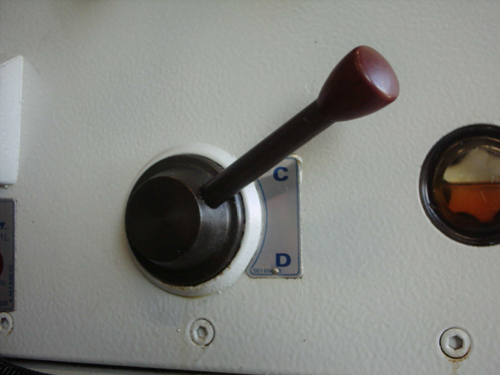

Et enfin on actionne le deuxième levier pour le positionner sur le D pour sélectionner la section D

On a régler la fréquence de rotation de notre machine.


    2 - Calcul et réglage de la vitesse d'avance
Maintenant on calcul la vitesse d'avance Vf :

                                                                                                                    Avec     f : L'avance par dent (mm/dent)
                                                  Vf = f*Z*n                                                             Z : Le nombre de dents de l'outil
                                                                                                                                n : La fréquence de rotation (tr/min)

Notre outil comporte 4 dents avec une avance par dent de 0,05 mm/dent, donc on a : Vf = 0,05*4*865 = 173 mm/min. Cependant pour régler la vitesse d'avance, comme pour la fréquence de rotation, la machine nous propose plusieurs vitesses d'avances avec 3 types de mouvement : longitudinal, vertical et transversal

La photo ci-dessus nous montre les différentes vitesses d'avances que la machine nous propose. La première colonne représente le mouvement longitudinal, la dernière le mouvement vertical et la deuxième le mouvement transversal. Comme pour la fréquence de rotation on prend la valeur qui se rapproche le plus de notre vitesse d'avance : ici Vf = 168 mm/min : 2B Rouge et on choisira un mouvement de type transversal.

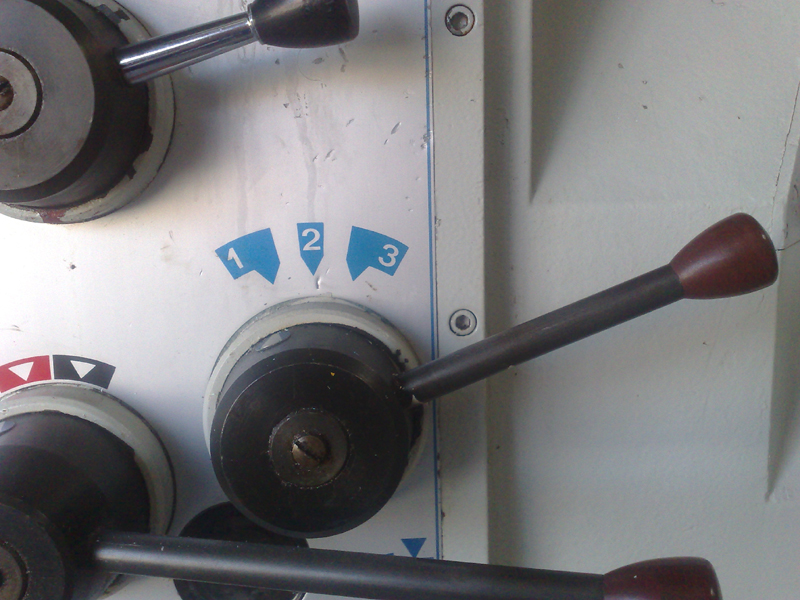

On actionne le premier levier pour le positionner sur le B
Puis on actionne le deuxième levier pour le positionner sur le 2
Et enfin on actionne le troisième levier pour le positionner sur la couleur Rouge

On a régler la vitesse d'avance il ne manque plus que quelques réglages pour pouvoir usiner notre pièce.



II - Type de travail et positionnement de la fraise

Pour notre pièce à usiner on travaillera en opposition. Une fois notre pièce placé dans la machine, l'ensemble ressemblera à ceci :


C'est une vue de dessus
Pour le choix du type de mouvement que le chariot utilisera, il faut avoir une vue d'ensemble de la machine. Une que la vue d'ensemble est prise en compte, on va s'intéresser aux deux leviers du côté droit de la machine :

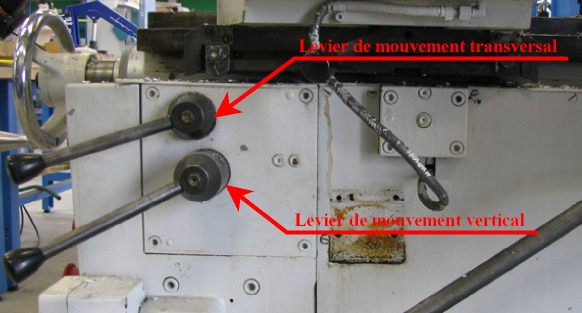

Chaque levier a trois positions : neutre, haute et basse. Nous on utilise un mouvement de type transversal donc on mettra le levier de mouvement vertical en position neutre et on mettra le levier de mouvement transversal en postion basse pour que le chariot coulisse vers nous ainsi l'usinage se fera en Opposition.

Une fois ceci fait, il faut positionner la pièce de tel sorte que :

(1) : Postionner le chariot de tel sorte que le plat du dessous de la fraise soit aligner avec le plat de dessus de la pièce.

(2) : Positionner le chariot à la profondeur d'usinage que vous devez réaliser pour l'épaulement.

C'est une vue de profile
Une fois ceci fait, que le levier de mouvement transversal soit en position basse et que les différents freins sont appliqués, faites confirmer par le professeur avant de lancer la machine.
